Coupling Misalignment เกิดจากสาเหตุใด ส่งผลกระทบต่อมอเตอร์และ Bearing อย่างไร

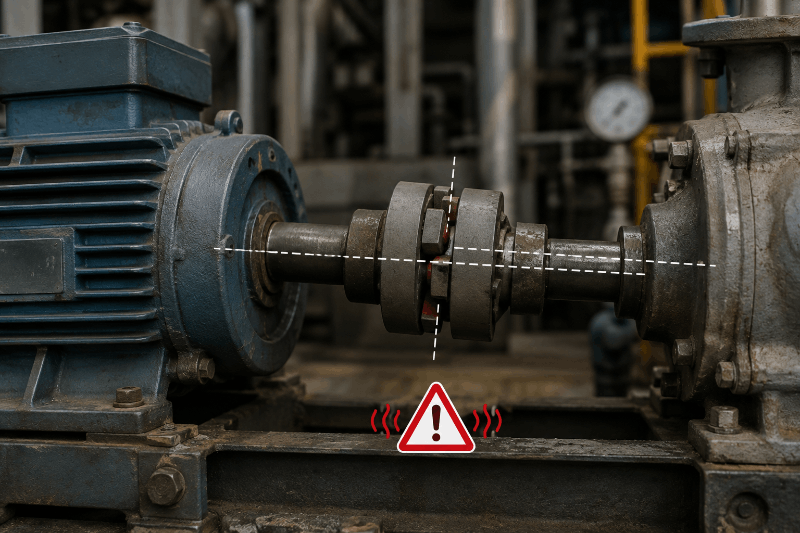

ภาวะ Coupling Misalignment นับเป็นหนึ่งในต้นตอสำคัญที่บั่นทอนเสถียรภาพของเครื่องจักรกลหมุนในงานอุตสาหกรรม โดยทั่วไปแล้ว misalignment คือ สภาวะที่เพลาของมอเตอร์และเพลาของอุปกรณ์ตามไม่ได้วางตัวอยู่ในแนวเส้นศูนย์กลางเดียวกันอย่างสมบูรณ์ ปรากฏการณ์เพลามอเตอร์ไม่ตรงนี้นอกจากจะก่อให้เกิดปัญหา coupling vibration ที่รุนแรงแล้ว ยังส่งแรงบิดและแรงเค้นมหาศาลย้อนกลับไปทำลายโครงสร้างภายในของมอเตอร์ ตลับลูกปืน (Bearing) รวมถึงซีลกันรั่วอย่างต่อเนื่อง
ปัจจัยพื้นฐานที่ก่อให้เกิดภาวะเพลามอเตอร์ไม่ตรงแนว
การคลาดเคลื่อนของแนวศูนย์เพลาไม่ได้เกิดจากความผิดพลาดตอนติดตั้งเพียงอย่างเดียว แต่ยังเป็นผลมาจากองค์ประกอบทางกายภาพและสภาวะการทำงานของระบบ ดังนี้
- การบิดตัวของโครงสร้างและฐานรองรับ (Foundation Settlement): ฐานรากของเครื่องจักรเกิดการทรุดตัวหรือโครงสร้างเหล็กเกิดการบิดเบี้ยวตามกาลเวลา
- การขยายตัวทางความร้อนที่ไม่เท่ากัน (Thermal Expansion): ขณะเครื่องจักรทำงาน อุณหภูมิที่เพิ่มสูงขึ้นส่งผลให้มอเตอร์และอุปกรณ์ตามขยายตัวขึ้นในแนวตั้งไม่เท่ากัน
- แรงดันจากท่อส่งและอุปกรณ์เกี่ยวเนื่อง (Piping Strain): แรงรั้งจากการติดตั้งท่อเข้ากับปั๊มน้ำหรือพัดลมดึงให้แนวเพลาเบี่ยงเบนไปจากตำแหน่งเดิม
- ข้อผิดพลาดจากการประกอบ (Human Error): ขาดการปรับตั้งศูนย์เพลาด้วยเครื่องมือที่มีความละเอียดสูงตั้งแต่ขั้นตอนการติดตั้งครั้งแรก
หากต้องการศึกษาขั้นตอนการปรับแต่งแนวศูนย์เพลาอย่างเป็นระบบ สามารถดูแนวทางปฏิบัติได้ใน ขั้นตอนปรับตั้งศูนย์เพลามอเตอร์อย่างแม่นยำ เพื่อป้องกันการคลาดเคลื่อนตั้งแต่เริ่มต้น
ผลกระทบของ Coupling Misalignment ต่อองค์ประกอบสำคัญในระบบ
แรงกระทำภายนอกที่ส่งผ่านไปยังตลับลูกปืน (Bearing Load Increase)
เมื่อเกิดการเยื้องศูนย์ ภาระโหลดในแนวรัศมี (Radial Load) และแนวแกน (Axial Load) ที่กระทำต่อ Bearing จะพุ่งสูงขึ้นกว่าสภาวะปกติอย่างมาก ส่งผลให้ฟิล์มน้ำมันหล่อลื่นถูกกดทับจนขาดช่วง เม็ดลูกปืนเกิดการเสียดสีโดยตรง อุณหภูมิสะสมพุ่งสูง และนำไปสู่การแตกชำรุดก่อนอายุการใช้งานจริง
ความเสียหายต่อขดลวดและโครงสร้างภายในมอเตอร์
แรงเค้นดึงรั้งที่เกิดขึ้นอย่างต่อเนื่องจะถูกส่งผ่านเพลาเข้าไปยังโรเตอร์ (Rotor) ของมอเตอร์ ทำให้ระยะช่องว่างอากาศ (Air Gap) ระหว่างโรเตอร์กับสเตเตอร์ (Stator) เกิดความไม่สมดุล ส่งผลให้กระแสไฟฟ้ากระตุก มอเตอร์กินไฟเพิ่มขึ้น และเกิดความร้อนสะสมที่ทำลายฉนวนหุ้มขดลวด
การเสื่อมสภาพของซีลและการรั่วซึมของสารหล่อลื่น
การแกว่งตัวของเพลาที่เยื้องศูนย์จะบีบอัดซีลกันรั่ว (Mechanical Seal / Oil Seal) เป็นจังหวะตามรอบหมุน ทำให้ปากซีลสึกหรอเร็วขึ้น ส่งผลให้น้ำมันหล่อลื่นรั่วซึมออก หรือเปิดช่องให้สิ่งสกปรกจากภายนอกเข้าสู่ชิ้นส่วนภายใน ซึ่งอาจเพิ่มความเสียหายต่อระบบส่งกำลังในระยะยาว
หากพบการรั่วซึมร่วมกับเสียง การสั่น หรือความผิดปกติของชุดเพลา ควรตรวจสอบ อาการผิดปกติที่บ่งบอกว่าชุดข้อต่อเริ่มมีปัญหา เพื่อช่วยประเมินสาเหตุและวางแผนตรวจเช็กก่อนเกิดความเสียหายรุนแรง
การวิเคราะห์และประเมินระดับความรุนแรงของแรงสั่นสะเทือน
ความสั่นสะเทือนจากปัญหาเพลาไม่ตรงแนวมีรูปแบบเฉพาะตัวที่สามารถตรวจวัดได้ด้วยเครื่องมือวิเคราะห์ทางวิศวกรรม
- ลักษณะคลื่นความถี่ (Vibration Spectrum): มักพบค่าความสั่นสะเทือนสูงโดดเด่นที่ย่านความถี่ 1X และ 2X ของความเร็วรอบการหมุน (Running Speed)
- ทิศทางของแรงสั่น: หากเป็นการเยื้องศูนย์แบบมุม (Angular Misalignment) ค่าแรงสั่นในแนวแกน (Axial) จะสูงเป็นพิเศษ แต่หากเป็นการเยื้องศูนย์แบบขนาน (Parallel Misalignment) ค่าแรงสั่นในแนวรัศมี (Radial) จะโดดเด่นขึ้นมา
คำถามที่พบบ่อยเกี่ยวกับปัญหา Coupling เยื้องศูนย์
Q: สภาวะเพลาไม่ตรงแนวส่งผลต่ออัตราการสิ้นเปลืองพลังงานไฟฟ้าอย่างไร?
A: แรงต้านและการเสียดสีที่เกิดขึ้นจากภาวะเยื้องศูนย์ ทำให้มอเตอร์ต้องออกแรงบิดมากกว่าปกติเพื่อเอาชนะแรงต้าน ส่งผลให้มอเตอร์กินกระแสไฟฟ้าเพิ่มขึ้นประมาณ 2% – 10% ขึ้นอยู่กับระดับความรุนแรงของการเยื้องศูนย์
Q: ปัญหา Thermal Growth หรือการขยายตัวจากความร้อน แก้ไขอย่างไรในการตั้งศูนย์?
A: ต้องทำการคำนวณหรือวัดค่าการขยายตัวของมอเตอร์และเครื่องจักรขณะทำงานจนร้อนเต็มที่ จากนั้นจึงทำการตั้งค่าเผื่อความสูง (Offset) ไว้ตั้งแต่ช่วงที่เครื่องเย็น เพื่อให้เพลาขยายตัวมาอยู่ในแนวตรงกันพอดีขณะทำงาน
Q: Flexible Coupling สามารถช่วยแก้ปัญหาการเยื้องศูนย์ได้ 100% หรือไม่?
A: ไม่สามารถแก้ได้ 100% เพราะ Flexible Coupling ถูกออกแบบมาเพื่อ "รองรับ" และ "ชดเชย" การเยื้องศูนย์ในระดับที่กำหนดเท่านั้น ไม่ได้ยกเลิกแรงเค้นที่เกิดขึ้น หากปล่อยให้เยื้องศูนย์มากเกินไป ยอยจะเสื่อมสภาพอย่างรวดเร็วและยังคงส่งแรงทำลายไปยัง Bearing อยู่ดี
Q: จะทราบได้อย่างไรว่าแรงสั่นสะเทือนเกิดจากเพลาไม่ตรง ไม่ใช่เกิดจาก Unbalance?
A: การวิเคราะห์เฟส (Phase Analysis) และการวัดทิศทางแรงสั่นสะเทือนสามารถแยกแยะได้ โดยปัญหา Unbalance มักเกิดแรงสั่นในแนวรัศมีเป็นหลักและมีค่าเฟสคงที่ ส่วนปัญหา misalignment มักพบแรงสั่นในแนวแกนร่วมด้วย และมีค่าเฟสต่างกัน 180 องศาข้ามฝั่ง Coupling
เพื่อป้องกันไม่ให้ระบบส่งกำลังต้องเผชิญกับปัญหาการชำรุดก่อนเวลา การเลือกใช้อุปกรณ์ต่อเพลาที่มีคุณสมบัติเหมาะสมกับลักษณะภาระงานถือเป็นขั้นตอนสำคัญอย่างยิ่ง ทีมวิศวกรจาก บริษัท อินโนไดร์ฟ จำกัด พร้อมให้บริการออกแบบ วิเคราะห์ และแนะนำโซลูชันด้านข้อต่อเพลาอุตสาหกรรมที่เหมาะกับสภาพการทำงานของเครื่องจักรในแต่ละประเภท
สำหรับผู้ที่สนใจปูพื้นฐานและศึกษาหลักการทำงานของอุปกรณ์ต่อพ่วงในระบบขับเคลื่อน สามารถอ่านเพิ่มเติมได้ที่ สาระน่ารู้และเกณฑ์การเลือกยอยส่งกำลัง หรือขอคำแนะนำเชิงลึกได้ที่
